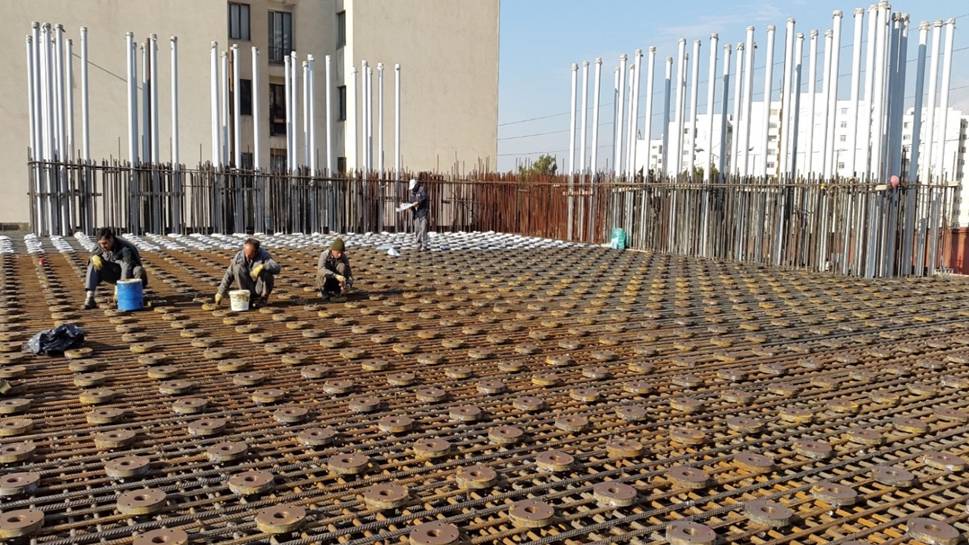

کف قوی و دیوار عکسالعمل به عنوان تکیهگاه جهت اتصال دادن نمونههای آزمایشگاهی و بارگذاری آنها مورد استفاده قرار میگیرد. از ملزومات اولیه این سیستم تکیهگاهی با صلبیت بالا و امکان باربری تا حد تعیین شده در محدوده الاستیک و بدون ترک خوردگی و هیچگونه رفتار پلاستیک است. وجود چنین سیستم تکیهگاهی متخصصیین را توانا میسازد تا سازه و یا عناصر سازهای و غیر سازه را تحت اثر نیروهای از پیش تعیین شده قرار داده و رفتار آنها را بررسی نمایند. وجود دیوار و کف قوی با ویژگی های ذکر شده ظرفیتهای زیادی را برای محققین برای انجام آزمایشهای پیچیده و در ابعاد بزرگ فراهم خواهدآورد.
ظرفیت باربری این دیوار حداقل 400 تن بارگذاری دینامیکی در دو جهت بروی سازه ای به ارتفاع 12 متر است. در عمل طراحی این سیستم تکیه گاهی بر اساس تجربیات جهانی و عملکرد 15 ساله پژوهشگاه در بهره برداری از نمونه ی کوچکتر این سیستم به گونه ای صورت پذیرفته که نصب نمونه های آزمایشگاهی برروی آن و انجام آزمایشات مربوطه با سرعت، سهولت و دقت زیاد صورت گیرد.
آزمایشاتی که به روی این سیستم قابل انجام است طیف وسیعی از آزمایشات استاتیکی و دینامیکی را در بر می گیرد.

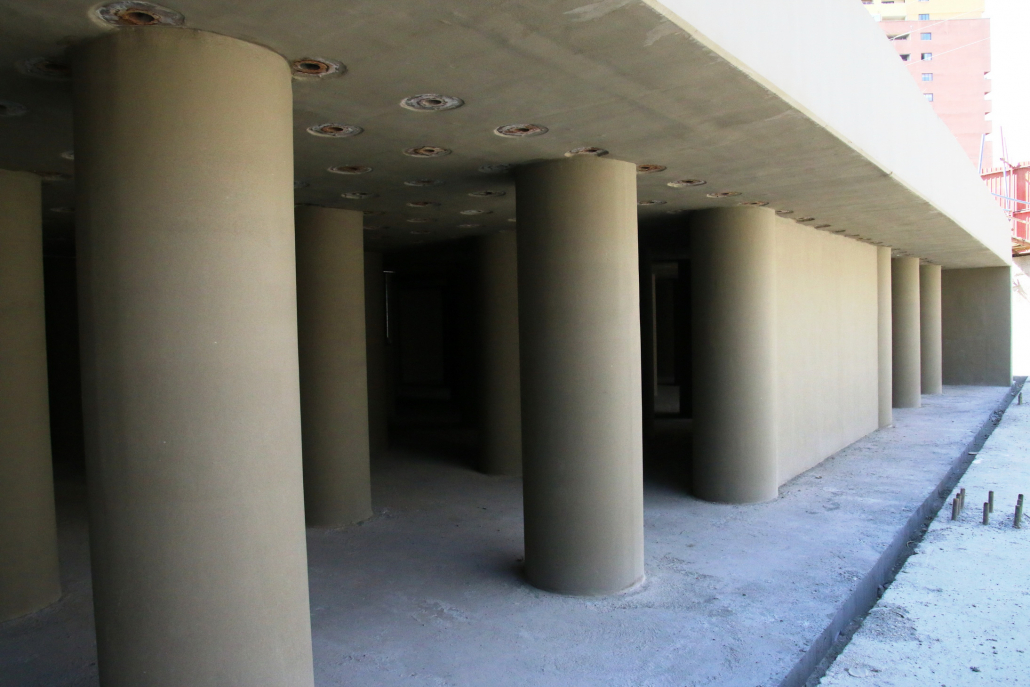

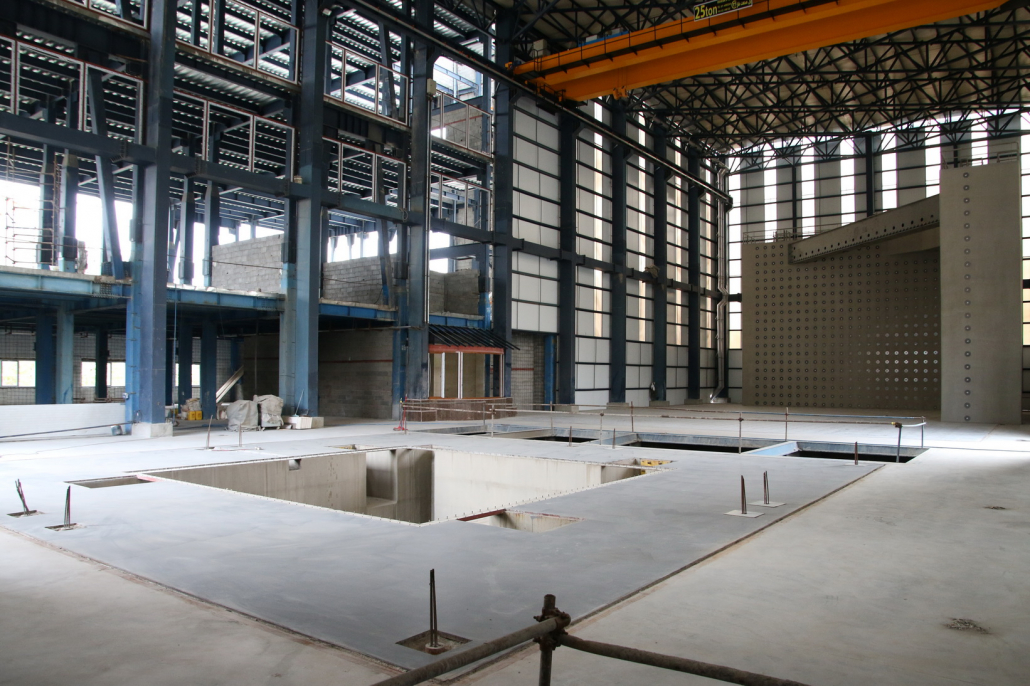

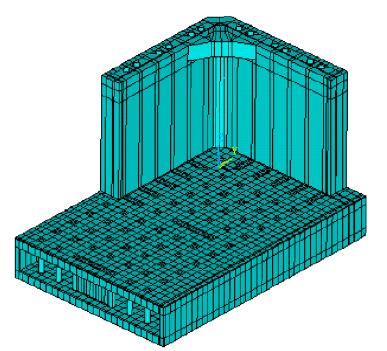

نمایی شماتیک از کف قوی و دیوار عکس العمل
طول*عرض | ارتفاع کف | ضخامت دال | آرایش تکیه گاه ها(متر در متر) |
30*20 | 4/1 | 0/9 | 0/6×0/6 |
ارتفاع(متر) | ضخامت کل(متر) | ضخامت دال(متر) | آرایش تکیه گاه ها(متر در متر) |
12 | 2/45 | 0/8 | 0/6×0/6 |
ظرفیت تکیه گاه(تن) | تغییرمکان مجاز(میلیمتر) | مقاومت فشاری بتن(مگا پاسکال) |
60 | 8 | 36 |
این میز قابلیت انجام آزمایشات ارتعاشی و شبیه سازی لرزه ای را بروی نمونه های آزمایشی تا محدوده ی 40 تن بوده و از این رو توانایی انجام آزمایش بروی بسیاری از قطعات صنعتی در صنایع مختلف را دارا می باشد. علاوه بر آن این میز امکان شبیه سازی زمین لرزه را بروی نمونه های مقیاس شده از سازه های بزرگ را نیز دارا می باشد . مدل عملیاتی این میز یک سیستم هیدرولیکی با توان بالا است که امکان حرکت جک های هیدرولیکی رادر تمامی جهات برای شبیه سازی عملکرد لرزهای بر روی نمونه های آزمایشگاهی فراهم می سازد.

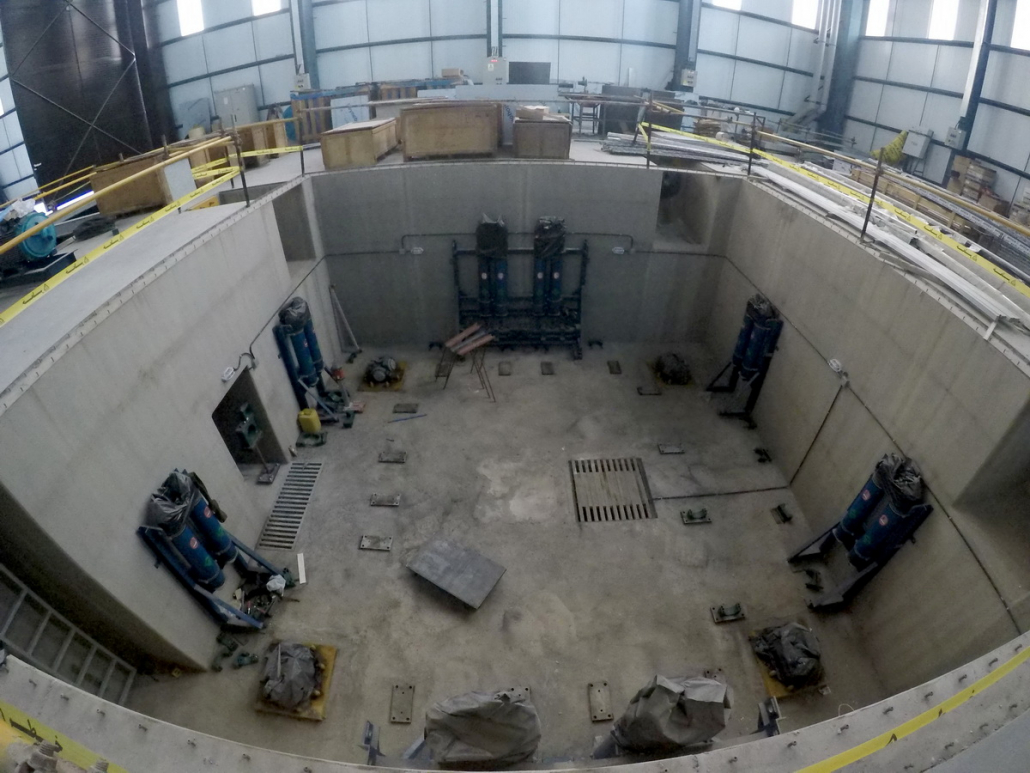

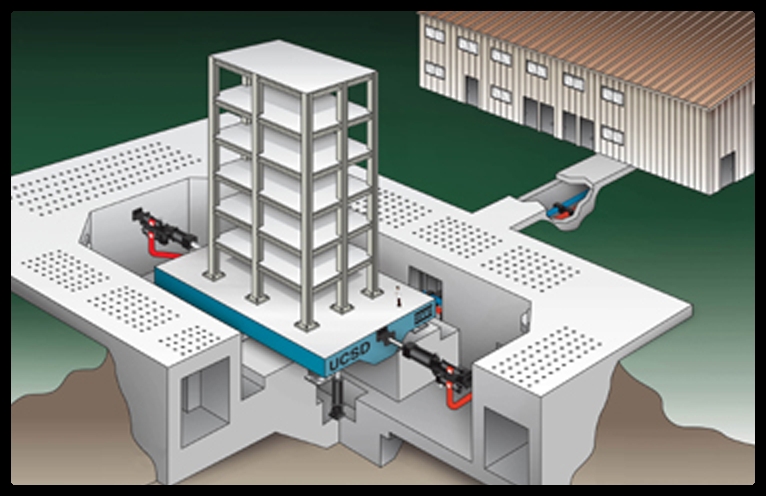

نمایی عمومی از سیستم میز لرزان
ابعاد میزلرزان(متر) | 6×6 | |
تعداد درجات آزادی | 6 | |
حداکثر ظرفیت میز | 20 تن در شتاب g 1± و 40 تن در شتاب g 0.25± | |
جهات بارگذاری | افقی | قائم |
حداکثر شتاب روی میزلرزان(شتاب ثقل) | 1± | 1± |
حداکثر سرعت میزلرزان(میلیمتر بر ثانیه) | 1000± | 1000± |
حداکثر تغییرمکان میزلرزان( میلیمتر) | 150± | 100± |
محدوده فرکانسی(هرتز) | 0.1 تا 100 هرتز | |
حداکثر لنگر واژگونی سیستم(تن متر) | پیچشی | چرخشی |
40 | 40 |
نام و نام خانوادگی | رتبه علمی | سمت | گروه پژوهشی / حوزه فعالیت | ایمیل | تماس |
---|---|---|---|---|---|
دانشیار | رئیس آزمایشگاه کف قوی و میز لرزه, سرپرست آزمایشگاه پیشرفته مهندسی زلزله, سرپرست آزمایشگاه مهندسی سازه | شریانهای حیاتی | mansour@iiees.ac.ir | داخلی (544) |
نام و نام خانوادگی | سمت | حوزه فعالیت | ایمیل | تماس |
---|---|---|---|---|
مجید جبارزاده | کارشناس مسئول | آزمایشگاه کف قوی و میز لرزه | mj_jabbarzadeh@iiees.ac.ir | داخلی (145) |
کلیه حقوق مادی و معنوی این سایت متعلق به پژوهشگاه بین المللی زلزله شناسی و مهندسی زلزله می باشد.
مختصري از چيستى و اهداف بيانيه صيانت از داده ها:
اطلاعات شخصى هر فرد، بخشى از حریم خصوصى وى محسوب میشود. حفاظت بيشتر از حقوق شخصى افراد، نه تنها موجب حفظ امنيت كاربران شده، بلكه باعث اعتماد بيشتر و مشاركت آنها در فعاليت هاى جارى میگردد. هدف از این بيانيه، آگاه ساختن شما درباره نوع و نحوه استفاده از اطلاعاتى است كه در هنگام بازدید از سایت، از جانب شما دریافت خواهد شد.
برخى موارد قانونى در رابطه با حریم خصوصى و صيانت از داده:
پژوهشگاه بین المللی زلزله شناسی و مهندسی زلزله بر اساس ماده 7 تصویب نامه شماره 1127128 شوراي عالی اداري مورخ 1395/12/28 خود را ملزم به رعایت حریم خصوصی همه افراد و كاربران وبگاه دانسته و از كاربران آن دسته از اطلاعات را كه فقط به منظور ارائه خدمات كفایت میكند، دریافت كرده و از انتشار آن یا در اختيار قرار دادن آن به دیگران خودداري مینماید.
اهداف از گرفتن برخی اطلاعات
اطلاعات جمع آوري شده از بازدیدكنندگان، صرفا براي بهبود كيفيت خدمات و محتواي سایت مورد استفاده قرار میگيرند و هيچ بخشی از اطلاعات شخصی شما را بدون اطلاع و اجازه ي قبلی، با فرد یا موسسه دیگري در ميان نخواهيم گذاشت. ثبت نشانی IP شما به ما كمک میكند تا در تشخيص و رفع مشكلات مربوط به سرویس دهنده و كنترل بهتر آن اقدام كنيم.
نوع اطلاعاتی كه از كاربران جمع آوري میشود
چگونگی استفاده از داده هاي جمع آوري شده
تدابير حفاظت از داده ها
پژوهشگاه بین المللی زلزله شناسی و مهندسی زلزله حفاظت و حراست از اطلاعات شخصى شما را امرى بسيار جدى و مهم میداند. همچنين میتوانيد مطمئن باشيد كه از آن تنها بر اساس اصول مطرح شده در این بيانيه استفاده میشود. این سازمان از تجهیزات سختافزاری و نرمافزاری پیشرفته جهت جلوگیری از نفوذ نرمافزارهای مخرب استفاده میکند.
در هرحال تعهدات و مسئولیت های ما محدود به توانایى ها و امکانات ما بوده و ما در قبال اقدامات مجرمانه و یا حوادث و رویدادهاى غيرمترقبه یا اتفاقاتى كه منتسب یا ناشى از اقدامات ما نباشد مسئوليت و یا تعهدى نخواهيم داشت.

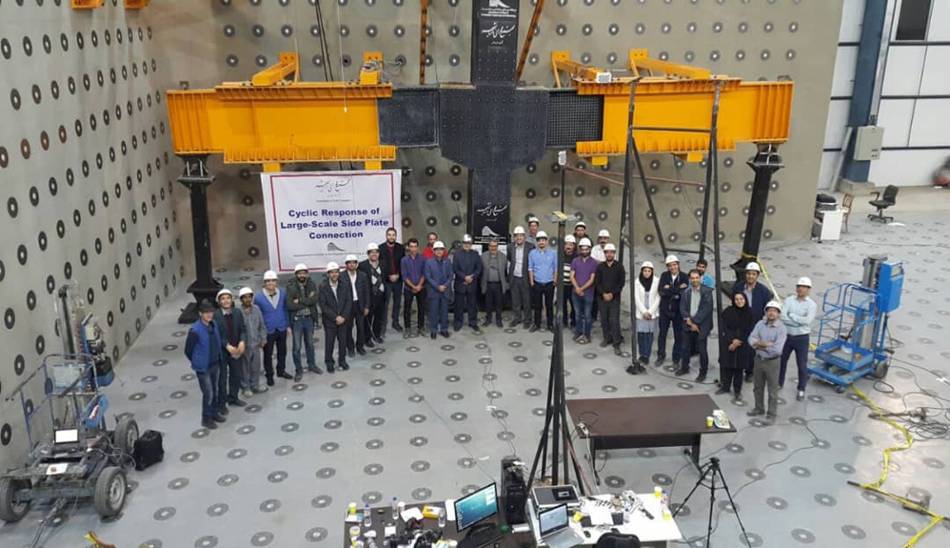

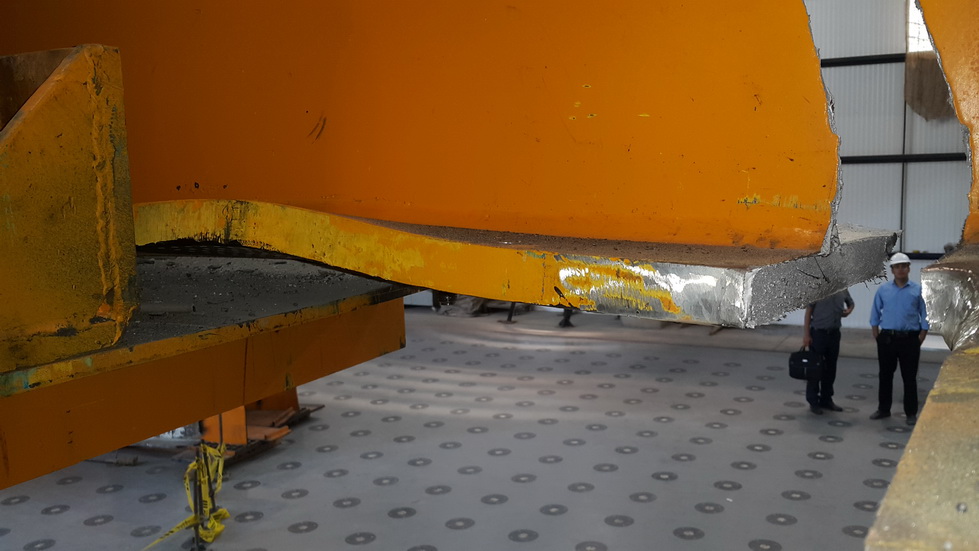

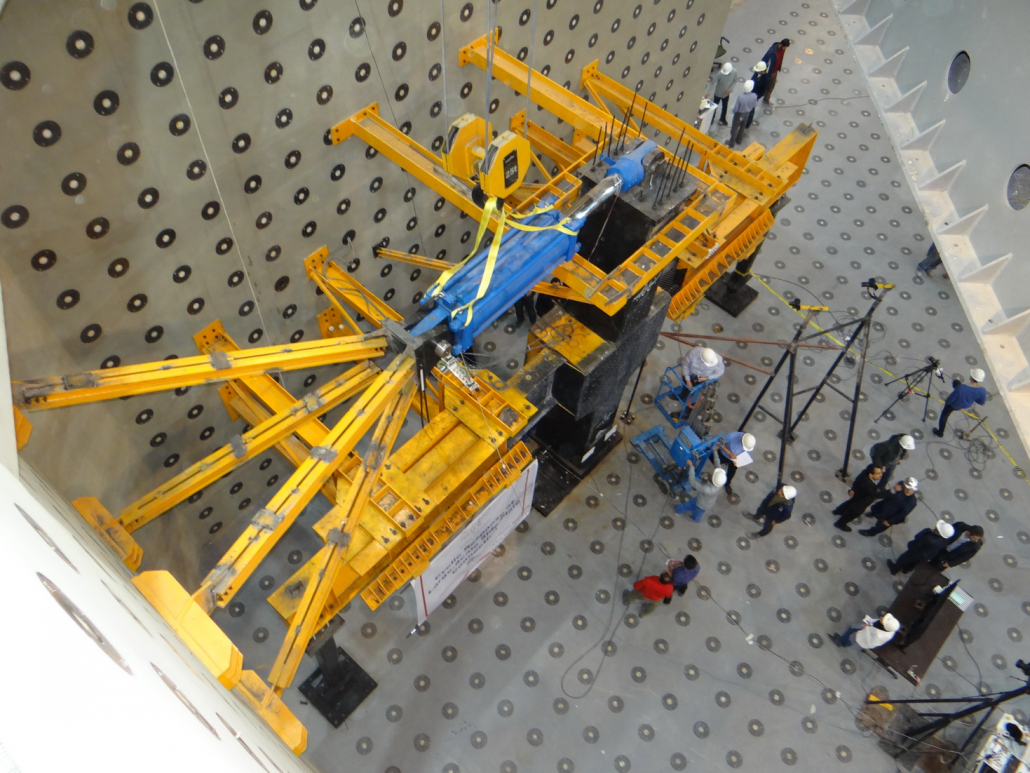

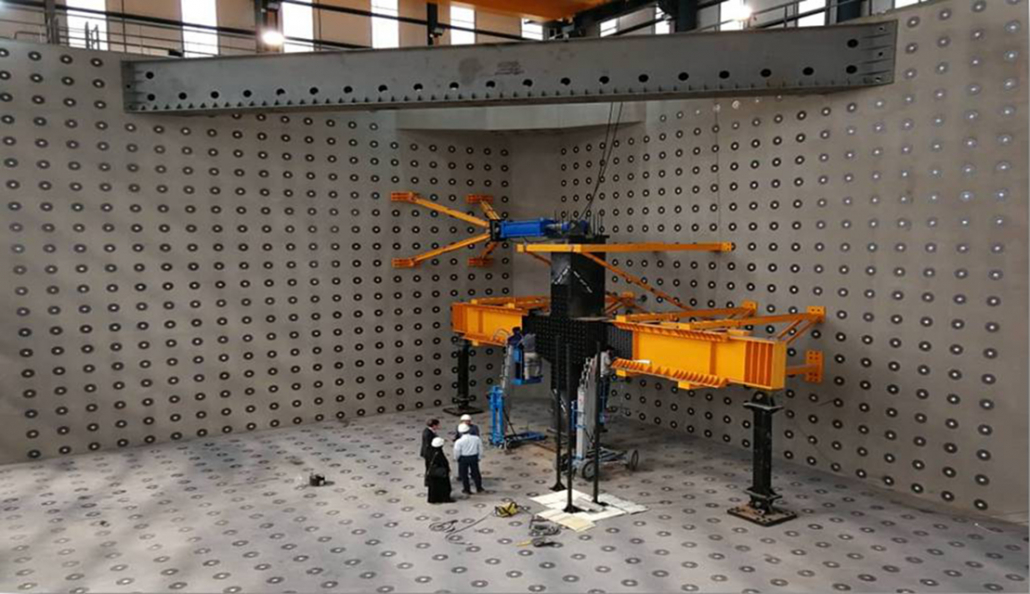

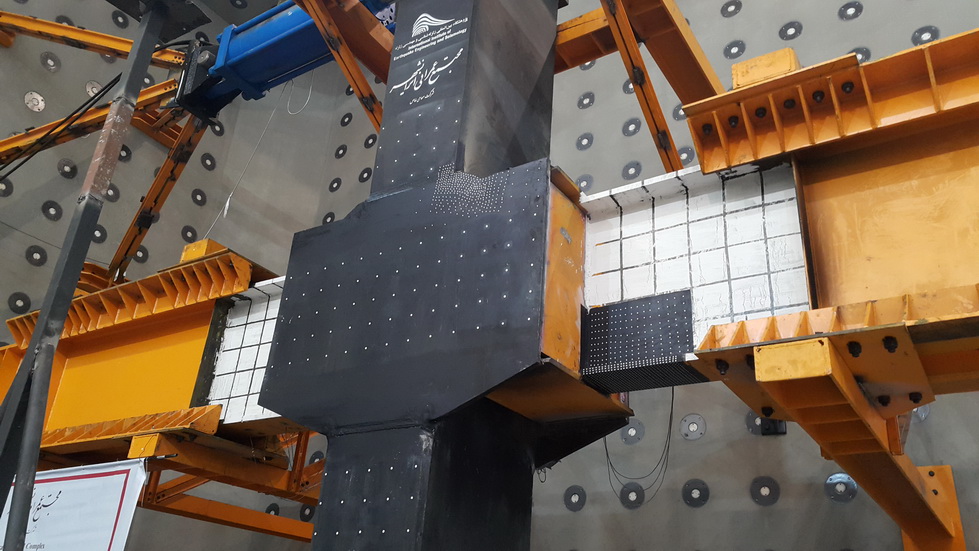

آزمایش اتصال تیر به ستون سازه پروژۀ فرانمای آیمکس (IMAX) متعلق به بخش خصوصی در تهران و در مقیاس یک به یک بر روی کف قوی و دیوار عکس العمل انجام شد . این اتصال از نوع صفحات کناری (side plate) پیچی بوده، از نظر ابعاد اولین در سطح کشور و یکی از بزرگترین در سطح جهانی است. ابعاد نمونه آزمایش شده حدود ۷ متر در ۱۱ متر است که شامل نصف تیرهای طرفین اتصال و نیمی از قسمت بالا و پایین ستون در محل اتصال مورد نظر میباشد. آزمایش مذکور تحت بارگذاری رفت و برگشتی (cyclic loading) انجام گرفت. نیروی جانبی تا سطح تقریبی 242 تن و جابجایی در حدود ۴۰ سانتیمتر اعمال گردید. این اتصال تحت پروتکل بارگذاری اعمال شده عملکرد مناسبی داشته و در مناطق زلزله خیز استفاده از این اتصال در این ابعاد (در سازه های فولادی) مجاز ارزیابی گردید.
کارفرما | شروع | خاتمه |
مجتمع عمرانی ایرانشهر | آبان 97 | خرداد 98 |

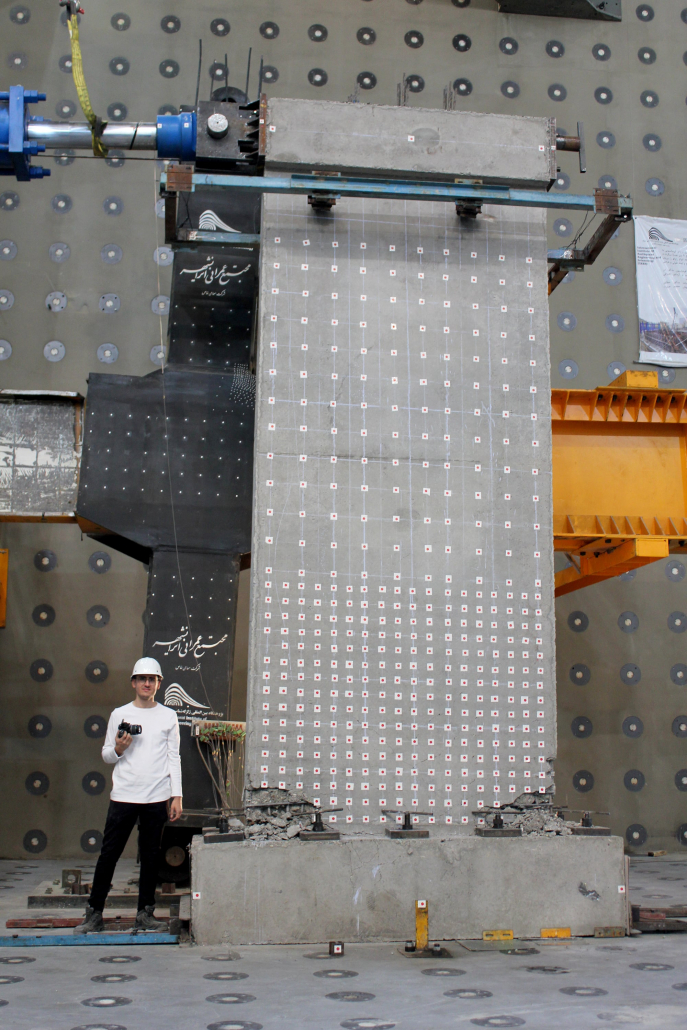

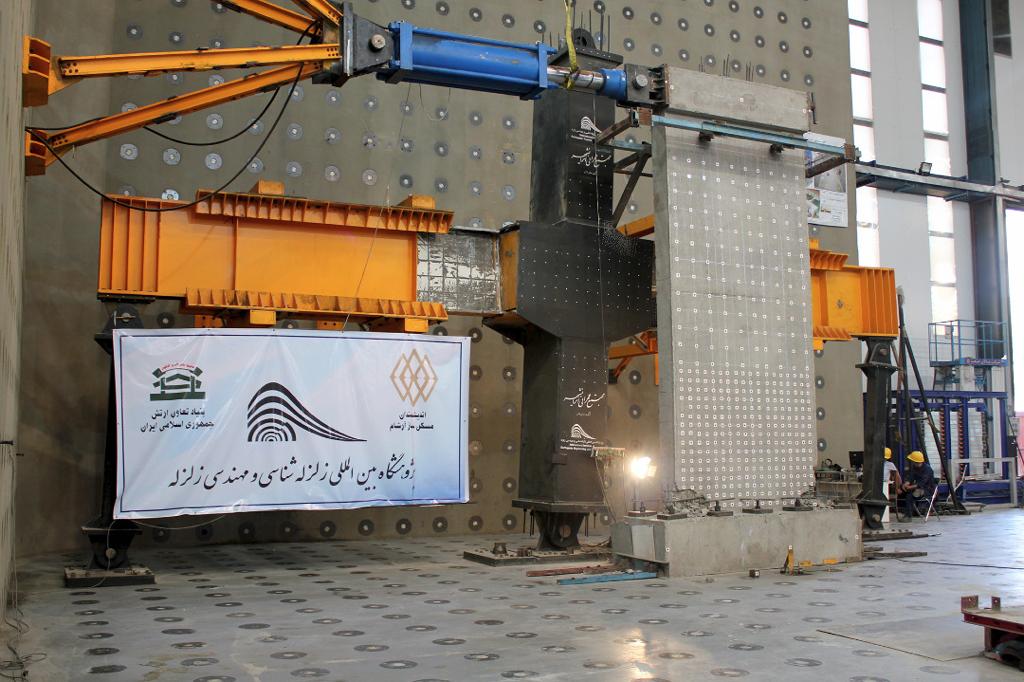

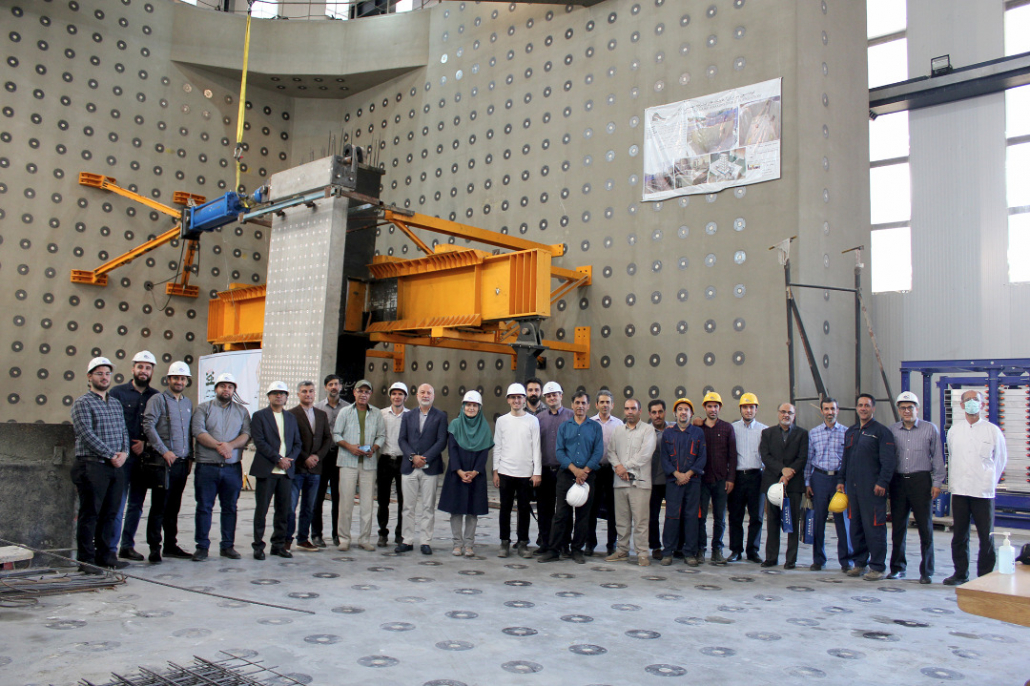

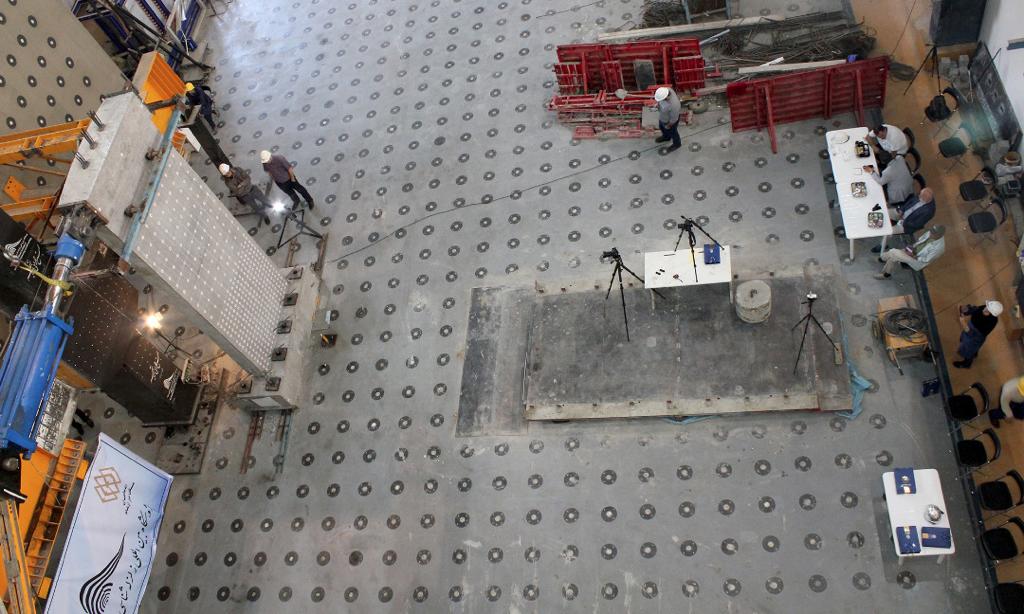

به گزارش روابط عمومی پژوهشگاه تست ششم دیوار برشی بتن آرمه بزرگ مقیاس با ارتفاع ۵.۹ متر تحت همزمان بارهای ثقلی و زلزله در روز یکشنبه مورخ ۱۴۰۱/۰۳/۲۹ با حضور اصحاب رسانه در آزمایشگاه پیشرفته مهندسی زلزله پژوهشگاه بینالمللی زلزلهشناسی و مهندسی زلزله آزمایش شد.
این آزمایش بعنوان بزرگترین آزمایش ساختمانهای بتنی در کشور و با هدف ارزیابی ایمنی و مقاومت ساختمانهای مذکور بویژه ساختمانهای بلندمرتبه بتنی در برابر زلزله، انجام شد.
از نتایج این آزمایش میتوان در مقاومسازی و ارتقای ایمنی ساختمانهای ناامن در کشور استفاده کرد.
